3.8  비디오 출력



3.8.1     HDMI cable HDMI 지원 모니터



Raspberry Pi에서는 HDMI (High Definition Multimedia Interface) 출력을 기본 비디오 출력으로 지원을 하고 있으며, 이를 위해서 board HDMI video port를 지원하고 있다.



HDMI video port를 이용하여 Raspberry Pi를 외부 디스플레이 장치에 연결하려면 HDMI Type-A cable이 필요하다. 이 케이블을 통하여 Raspberry Pi의 비디오 영상이 출력된다.

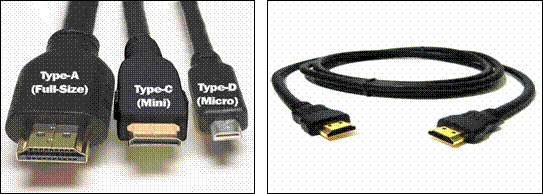

그림 3‑8 HDMI Cable

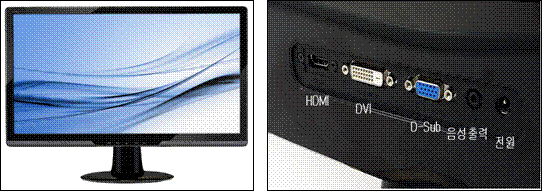

그림 3‑9 HDMI 모니터




최근에 출시되는 대부분의 모니터나 TV HDMI를 지원하고 있다. 모니터에 따라서 과거의 비디오 출력방식인 DVI D-SUB(VGA) 방식의 출력을 동시에 지원하기도 한다. 아래는 HDMI를 지원하는 모니터로서 모니터 뒷면에는 DVI 방식과 D-SUB 방식을 지원하기 위한 별도의 연결 커넥터가 같이 장착되어 있는 모니터에 대한 사례이다



사용하고자 하는 모니터가 DVI 출력을 지원하는 것이라면 Raspberry Pi에서 나오는 출력을 DVI 형태로 전환해주는 HDMI-to-DVI 전환 cable이나 젠더를 사용하면 된다.

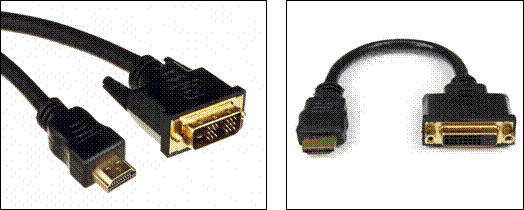

그림 3‑10 HDMI-to-DVI 전환 cable 및 젠더



사용하고자 하는 모니터가 D-SUB(VGA) 출력을 지원하면 Raspberry Pi에서 나오는 출력을 D-SUB 형태로 전환해주는 HDMI-to-D-SUB 전환 cable이나 젠더를 사용하면 된다.

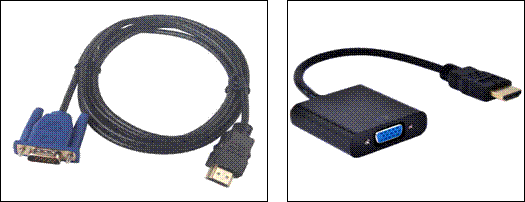

그림 3‑11 HDMI-to-D-SUB 전환 cable 및 젠더
