2.1.1     Raspberry Pi 기본 구성



Raspberry Pi가 가지고 있는 hardware model에 따라서 약간의 차이는 있지만, 기본 틀은 이전과 동일한 체계를 유지하고 있다. 하지만 최근에 Raspberry Pi의 인기가 높아지고, 사용처가 넓혀지면서 보다 고성능과 다양한 기능을 필요로 하는 요구사항이 제기되면서, 최신 model에서는 보다 고성능을 지원하고, 새로운 기능을 추가하기 위해서 hardware 구성이 약간씩 변화하고 있다.



아래는 현재 시점에 가장 최신 model Raspberry Pi 3 model B에 대한 hardware 구성도를 개략적으로 보여준다. 이것은 직전 model Raspberry Pi 2 model B와 비교하여 CPU 기능이 강화되었고, Wi-Fi 기능과 Bluetooth 기능이 새로이 추가되었지만, 다른 부품들은 이전 model과 동일하며, 완전한 호환성을 유지하고 있다

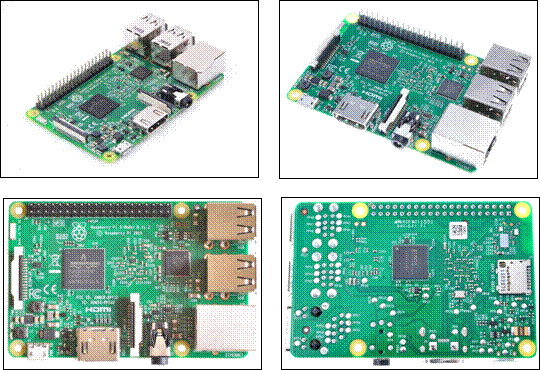

그림 2‑1 Raspberry Pi의 다양한 이미지

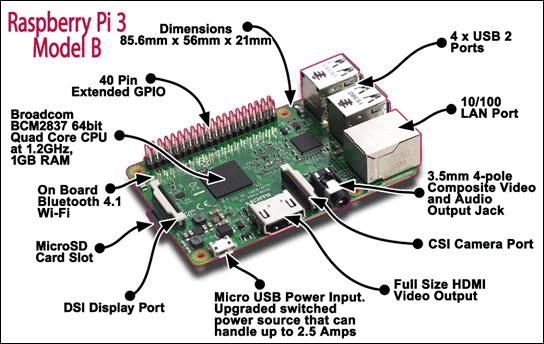

그림 2‑2 Raspberry Pi 3 하드웨어 구성도



각각의 장치들을 개별적으로 구분해 보면 다음과 같은 장치들이 포함되어 있다.

    System on a Chip(SoC)          -- Chipset board

    CPU                                             -- 프로그램 실행

    GPU                                             -- 그래픽 지원

    Memory                            -- 프로그램 실행을 위한 임시 저장장치

    SD card slot                       -- 외부 저장장치

    Power supply                      -- 전원공급 장치

    USB port                           -- USB 장치 연결

    Ethernet port                      -- LAN 케이블을 통한 network 접속

    Wi-Fi                                -- 무선을 이용한 network 접속

    Bluetooth                          -- 외부의 Bluetooth 장치와 접속

    DSI display port                   -- Touch LCD 접속

    HDMI port                         -- HDMI 모니터 접속

    Audio & RCA port               -- 오디오 및 RCA 모니터 접속

    CSI camera port                  -- CSI camera 접속

    GPIO port                          -- sensor 등 다양한 기기 접속을 위한 general I/O port
